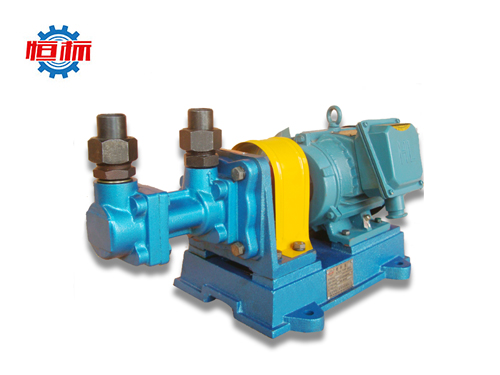

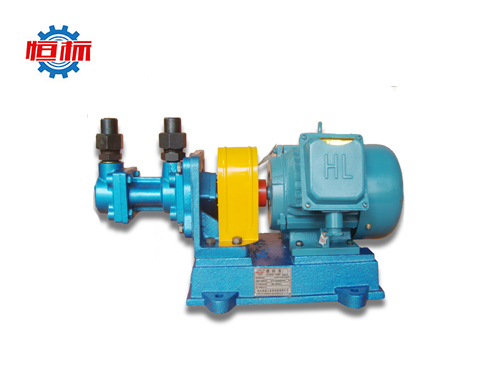

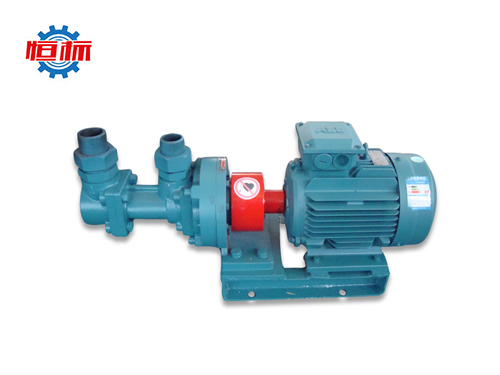

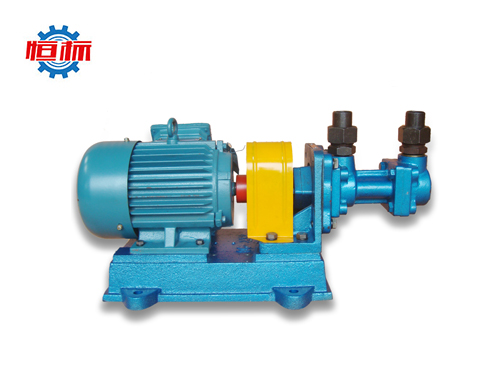

3G三螺桿泵

盛輝泵業生產的3G三螺桿泵具有結構簡單、使用壽命長、輸送性能穩定及吸入能力強的特點；3GR三螺桿泵采用機械密封。三螺桿泵通過爪型聯軸器由電動機驅動。保溫螺桿泵從主軸外伸端向泵年，為順時針旋轉。

銷售熱線：

181-0327-6888

產品介紹

盛輝泵業生產的3G三螺桿泵可分為3G通用型、3GC船用型及特殊型和三螺桿泵是轉子式容積泵等形式；3G三螺桿泵適用于輸送不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2-100E（3.0-760cst），高粘度液體亦可通過加溫降粘的介質。

性能特點：

1、結構簡單：具有多種結構形式，一般小流量0．2—6．5m／h，泵的泵體和襯套合為一個（統稱泵體）軸封為端面機械密封。
中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有端面機械密封和填料密封兩種。船用泵的安裝形式有臥式和立式兩種、原動機為交、直流船用電動機。
2、壽命長：三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從悍繞軸心線自轉，主，從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命長。
３、3G三螺桿泵、3GR三螺桿泵所輸液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
４、3G三螺桿泵、3GR三螺桿泵具有高吸入能力。

５、中等流量以上的螺悍泵均帶有保護閥，當壓力高于保護閥的設定壓力時，高壓油將回流至泵的進油。

3G三螺桿泵由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口之間形成數級動密封腔室，這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動壓力液體。

工作原理：

3G系列三螺桿泵由一根主動螺桿（簡稱主桿）、兩根從動螺桿（簡稱從桿）和包容三根螺桿的泵套組成，主桿螺紋為凸型雙頭，從桿螺紋為凹型雙頭，二者螺旋方向相反。主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間形成數級動密封腔室，這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續平穩，軸向移動的壓力液體。

盛輝泵業高層堅信品質優才是硬道理，多年來在產品的選材和加工細節上親力親為，3G系列三螺桿泵主、從螺桿選用40cr、45、38CrMoALA；泵體選用HT200、QT450-10、ZG270-500等好的原材料，經多道工藝加工而成，采用試驗臺進行嚴格檢驗，流量、壓力、吸入真空的高度、氣蝕余量等數據均達到合格方出廠。

選型提醒：

盛輝3G系列三螺桿泵適用壓力范圍：0.6-2.5Mpa；適用流量范圍：0.6-123m3/h。中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝。按照用途分為3G、3GR、3GR、3GW、3GN五個系列，具體流量和壓力范圍參見下表。您可以隨時打我公司181-0327-6888 ，公司技術人員會根據您提供的介質、流量和壓力等具體數據，為您提供性價比好的選型建議。

選型參數

型號	排出壓力 PMPa	流量 Q		轉速 nr/min	需汽蝕余量 rm	效率 %	電動機
		m 3 /h	L/min				功率 kw	型號
25 × 4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10			60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26			69	3	Y100L-2
30 × 4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20			61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53			69	4	Y112M-2
36 × 4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40			66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100			72	7.5	Y132S2-2
42 × 4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70			73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166			72	15	Y160M2-2
45 × 4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99			74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217			75	15	Y160M2-2
60 × 4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245			74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525			77	37	Y200L2-2
70 × 2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70 × 4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
	2.5	23.5	392			79	30	Y200L-4
80 × 2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80 × 4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
	2.5	35	590			78.1	45	Y225M-4
100 × 2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100 × 4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
	2.5	70	1165			78.5	75	Y280S-4
S100 × 3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120 × 3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4
